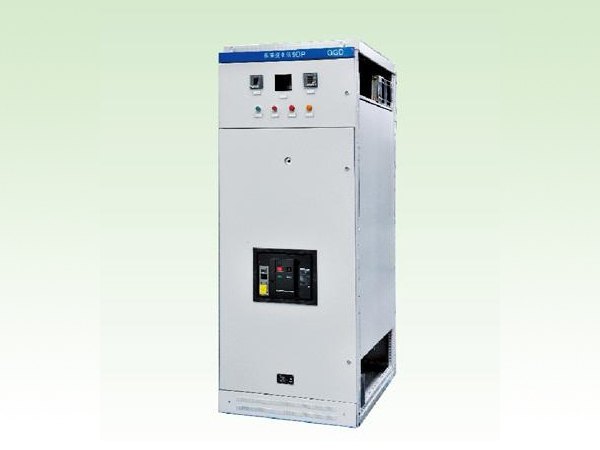

GGD 型低压成套开关设备

分类：高低压开关柜

描述：GGD 型低压成套开关设备

产品详情

概述

适用于三相交流 50、60Hz，额定电压 1140V 及以下，额定电流4000A 及以下的配电系统，作为电能转换、分配及控制之用。广泛应用于发电厂、变电所、石油化工、冶金轧钢、轻工纺织及厂矿企业和高层建筑等场所。产品通过国家强制性产品认证 (CCC 认证)，符合GB 7251.1和 JB / T 9661 标准，并经过长期的试运行考核。

技术特点

柜体采用通用柜的形式，构架用 8MF 冷弯型钢局部焊接组装而成，零部件按模块原理设计，并有 20 模的安装孔，通用系数高；

设计时充分考虑到柜体运行中的散热问题，柜体上下两端具有不同数量的散热孔，当柜体元件发热后，热量上升，通过上端槽孔排出，而冷风不断的由下槽孔补充进来，使密封的柜体自下而上形成一个自然通风道，达到散热目的；

柜体面漆附着力好，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境；

柜体顶盖在需要时可以拆除，便于现场主母线的安装和调整；

采用黄金分割法的方法设计各部分的分割尺寸，使整柜美观大方，面目一新；

柜体的防护等级为 IP30，也可根据用户需求在 IP20～IP40 之间选择。

河南昊继电气有限公司

主要技术参数：

型号	额定电压 (V)	额定电流 (A)		额定短时耐受电流 (1s) (kA)	额定峰值耐受电流 (kA)
GGD1	380	A	1000	30	63
		B	600 (630)
		C	400
GGD2	380	A	1500 (1600)	30	63
		B	1000
		C
GGD3	380	A	4000	80	176
		B	2500
		C	2000
